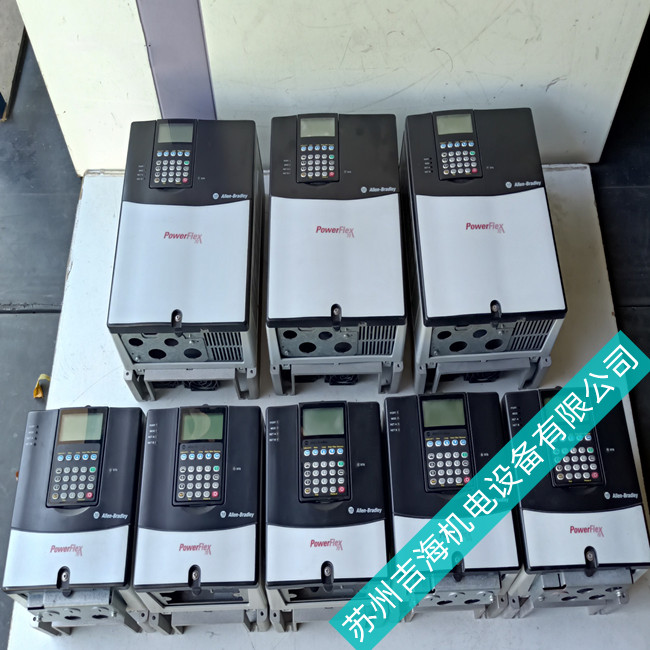

過流故障是AB變頻器（如PowerFlex 40/525系列）運行中的高頻故障，表現為面板報過流代碼（如F001）、瞬間跳閘或無法啟動，若不及時處理可能燒毀功率模塊，影響生產。該故障多源于硬件損壞、負載異常或參數失配，需按規范流程定位根源，精準解決。
一、核心故障原因
內部硬件故障是主要誘因，功率模塊（IGBT/MOS管）擊穿、驅動電路損壞，會導致輸出電流失控；濾波電容鼓包、漏液或整流橋故障，造成輸入電流波動過大，觸發過流保護。外部因素包括負載短路、電機繞組燒毀、電纜破損漏電，以及電機與變頻器匹配不當（如電機額定電流超出變頻器容量）。
此外，參數設置不合理（加減速時間過短、轉矩提升過高）會引發啟動沖擊電流；接線松動、接觸不良導致電流瞬時峰值；變頻器長期處于高溫、振動工況，加速內部部件老化，也會誘發間歇性過流故障。
二、AB變頻器維修分步排查流程（安全優先）
第一步，安全預處理。斷開變頻器電源，等待內部電容完全放電（至少15分鐘），佩戴防靜電手環，避免靜電損壞元器件；記錄面板故障碼，對照手冊初步預判故障方向。
第二步，外部負載與接線排查。斷開變頻器與電機的連接，用萬用表檢測電機繞組通斷性，排查短路、接地故障；檢查輸出電纜有無破損、絕緣層老化，接頭處是否氧化松動。同時測量輸入電源電壓，確認無缺相、波動異常。
第三步，空載與參數排查。將變頻器設為空載模式啟動，若仍報過流，可判定為內部硬件故障；若空載正常，則為負載或參數問題。進入?yún)?shù)界面，檢查加減速時間、轉矩提升、限流值等參數，對比標準值優化調整，嘗試恢復出廠參數后重新配置。
第四步，內部硬件檢測。打開機箱，觀察功率模塊、電容有無燒焦、鼓包；用萬用表檢測功率模塊通斷性，用示波器測量驅動電路輸出波形，排查模塊及驅動板故障。
三、AB變頻器維修針對性解決方案
外部故障：更換破損電纜，清潔并緊固接線接頭，修復電機繞組短路故障，若電機燒毀則更換同型號電機，確保電機與變頻器容量匹配。輸入電壓波動問題，加裝穩壓電源或電抗器，抑制電流沖擊。
參數與硬件故障：優化參數設置，延長加減速時間、調低轉矩提升值，合理設定限流閾值；功率模塊、驅動板損壞需更換同型號配件，更換后校準驅動波形；電容鼓包則替換同規格電解電容，同時檢查散熱系統，避免高溫老化。
故障解決后，空載試運行變頻器，檢測輸出電流平衡性，再帶載測試30分鐘以上，確認無異常。日常需定期清理機箱粉塵、檢查散熱風扇，優化運行參數，避免過載啟動，延長設備使用壽命。
