故障代碼 顯示 故障名稱 有無子故障碼 子故障碼意義 判別條件 故障原因
0 OC1 變速中過流 有 電流傳感器號 變速中，互感器檢出瞬間電流過高 加速過快，負荷過重，電機和變頻器不匹配
1 OC2 穩速中過流 有 電流傳感器號 穩速中，互感器檢出瞬間電流過高 模塊損壞，輸出短路
2 OV1 減速中過壓 減速中，OV或DV>OV閥值 減速過快，制動電阻阻值太大或沒接，制動模塊失效
3 OV2 非減速中過壓 非減速，OV或DV>OV閥值 輸入電壓過高，倒拖負荷過重，制動電阻阻值太大或沒接，制動模塊失效
4 OC3 瞬間過流 模塊過流過熱 加速過快，負荷過重，電機和變頻器不匹配
5 UV1 電壓過低 有 報警時電壓 DV<LV閥值 供電電壓過低，接觸器斷開，或輸入缺相
6 OC4 模塊過流
7 OV3 電源電壓異常 電源電壓過高 電源電壓超過制動閥值
8 GF 對地漏電 平均漏電流>閥值 電機對地阻抗過低
9 OL3 變頻器過載 達到輸出電流上限持續超過10S 負荷過重，電機和變頻器不匹配
10 OH2 其他過熱 OT 小散熱風扇失效，充電電阻過熱，外部過熱(電機、制動電阻)
11 BRE BRF 內置制動單元異常 未運行前打開后或制動中不打開 制動單元及其驅動電路故障
12 BD CPF1 主板故障1 發生超時復位(死機) 受強干擾或主板不良
13 BER1 CPF2 主板故障2 EEPROM數據讀出效驗錯誤/寫入故障
14 BER2 CPF3 主板故障3 PG卡通信故障/絕對型編碼器通訊故障
15 CRDE CPF4 擴展卡自檢異常
16 PGF 編碼器異常 有 故障類型
17 CE CTF 電流互感器自檢故障 初始電流不為零 受強干擾或主板不良
18 DRE 驅動單元異常 驅動板自檢錯誤
19 PRE 程序錯誤 有 故障原因

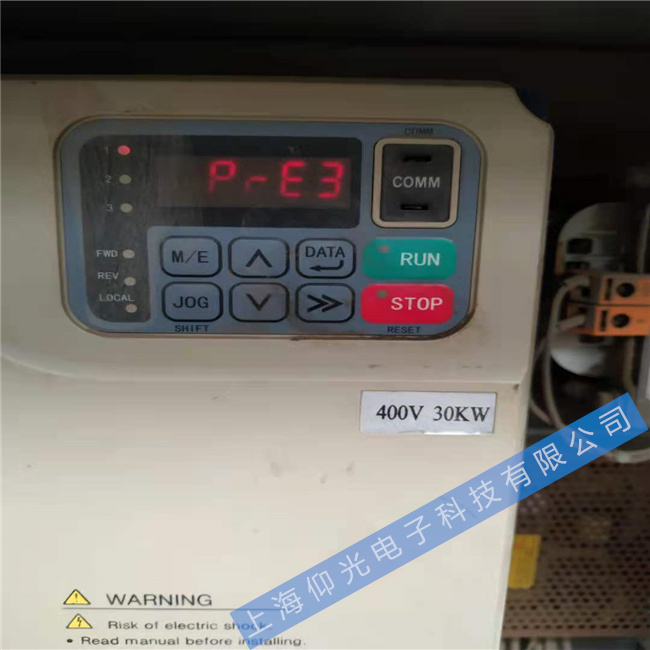

20 EST EE3 手動急停
21 EF EE2 正反轉同時輸入
22 LE 自學習失敗
23 PRE1 擴展程序錯誤 有 運行代碼不正確
24 PRE2 擴展程序錯誤 有 參數設置錯誤或沖突
25 PRE3 擴展程序錯誤 有 外部邏輯錯誤
26
27 BER3 主板故障2 EEPROM數據異常(效驗字不正確)
28 BER4 主板故障3 內總線通訊錯誤
29
30 UV 控制電源低
31 OPE1 參數超范圍 有 故障原因 EEPROM數據讀出超范圍
32 OPE2 參數不合理 有 故障原因
33 OPE3 參數設置沖突或重復 有 故障原因
34 OPE4 V/F參數設置錯誤
35 OPE5 參數未初始化
36 OPE6 多功能端子功能設置沖突
37 OPE7 模擬端子功能設置沖突
38 OPE8 擴展參數超范圍
39 OPE9 擴展參數設置錯誤
40 OPF 外部操作錯誤 有 故障原因
41 OUT 超過使用限時
50 OH1 模塊過熱 RTH>閥值 散熱器溫度過高，散熱風扇失效
51 PF1 輸入缺相 平均直流電壓波動值>閥值 負荷過大，電機和變頻器不匹配，輸入缺相，電源容量小，瞬時停電
52 PF2 輸出缺相 經過勵磁時間后電機反饋電流達不到設定值的50% 電機斷線或電機類型不對
53 OS1 超速 反饋頻率超過最高輸出頻率 負荷過重或控制不良
54 OS2 失速 反饋頻率和指令頻率相差大于閥值 負荷過重或控制不良
55 PGO 編碼器斷線 平均轉矩指令超過監測閥值時編碼器脈沖數變化小于2 編碼器斷線
56 PGE 錯相 平均轉矩指令超過監測閥值時轉矩指令和反饋頻率反向 編碼器相位和電機相位相反
57 OL2 過扭矩 平均轉矩指令超過閥值 負荷過重，或參數設置不正確
58 最大電流 輸出電流達到最大值且維持一段時間 負荷過重，電機堵轉
59 OL1 電機過載 電機熱過載 負荷過重，電機和變頻器不匹配
60 EE EE1 外部故障 外部故障端子有效
61 扭矩異常波動 平均轉矩指令波動值超過閥值
62 CCE 通訊斷線 有 超時時間
63 PF3 開閘前檢出輸出缺相
64
65 JE Z相校正失敗
66 零伺服異常 零伺服中但位置偏離了 負荷過重，零伺服參數設置不合適
67
68
69
70
71 PRE4 擴展警告
