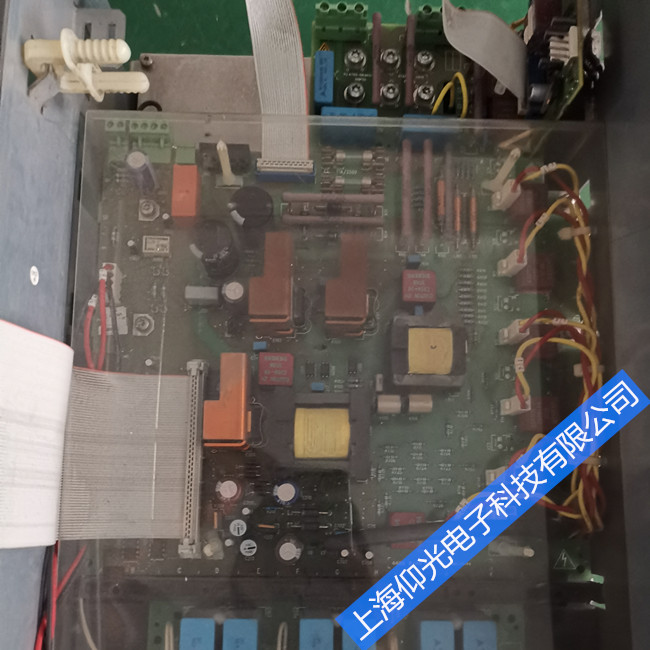

西門子直流調速器維修故障：
在運行狀態I，II 或--出現故障的時候。
開關量輸出功能“故障"被設置為低電平；
傳動系統停車(“電源接通"繼電器跳閘)；
操作控制面板上顯示Fxx(xx 為故障號)閃亮(大約0.8 秒發亮，大約0.2 秒變暗)。
欲封鎖監控功能，參見10.13 節。
8.2.1 故障信息的確認
通過確認來重新啟動
如果顯示故障，必須通過按傳動系統上的方式按鈕或通過在端子39 或40 處施加低電平-高電平
切換來加以確認 (參見P83，P84 及第10 章“開關量輸入功能表")。
對數字耦合，故障確認也可通過控制字來實現。
F001 電子板電源故障
F004電樞電源中的相電壓故障
F005勵磁回路故障
F006 欠電壓
F007過電壓
F008進線電源頻率低于按參數P363設置的最小進線電源頻率
F009進線頻率高于按參數P364設置的最大進線電源頻率
F011在GSST1的電報故障
F012在GSST2的電報故障
F013在GSST3的電報故障
F014并行接口電報故障
F015在一塊SIMOLINK板上電報故障
F016擴展板EB1硬件故障
F017擴展板EB2硬件故障
F018開關量輸出短路或過載
F019來自自由功能塊FB286的故障信息
F020來自自由功能塊FB287的故障信息
F021外部故障1
F022外部故障2
F023來自自由功能塊FB2的故障信息
F024來自自由功能塊FB3的故障信息
F025碳刷長度太短
F026軸承運行狀態差
F027電動機風扇的氣流監視
F028電動機過熱
F029電動機過熱
F30換向故障或產生過電流
F31速度調節器監控
F32SIMOREG CCP未準備好
F33來自自由功能塊FB4的故障信息
F34來自自由功能塊FB5的故障信息
F35驅動堵轉
F36無電樞電流流過
F37 I2t電動機監控響應
F38超速
F39 I2t功率單元監控響應
F40在激活了的故障狀態下，電子板電源被切斷
F41參數組或斜坡函數發生器的選擇不明確
F42測速機故障
F43制動運行的EMF過高
F44連接到并行接口的一個從裝置不投入運行
F46主給定(端子4和5)的模擬可設置輸入故障
F47模擬可設置輸入1 (端子6和7)故障
F48使用脈沖編碼器作為數字速度檢測的測量通道故障
F50優化運行不可能(在所有運行狀態下有效)
F51當永久存貯器禁止時無優化運行
F52外部原因導致優化運行中斷
F53來自自由功能塊FB288的故障信息(在所有運行狀態下有效)
F54來自自由功能塊FB289的故障信息,在所有運行狀態下有效)
F55無勵磁特性曲線的記錄,(在運行狀態――，I，II時有效)
F56重要參數未設置
F58參數設置不協調
F59工藝選件S00不可能或很快不再可能工作
F60當前總處理器利用率(n009，K9990) >100%
F61晶閘管檢查功能來的故障信息
F62參數存儲器故障
F63模擬輸入和輸出的補償數據錯誤
F64監視計時器已產生一個復位
F65非法微處理機狀態
F67整流器冷卻故障(在運行狀態 ≤ o13時有效
F68模擬檢測通道故障(主給定，主實際值或模擬量可設置輸入)
F69 MLFB數據故障
F70 SCB1: 嚴重的初始化故障
F73 SCB1: 在從驅動1的模擬輸入1端電流小于4mA的最小值
F74 SCB1: 在從驅動1的模擬輸入2端電流小于4mA的最小值
F75 SCB1: 在從驅動1的模擬輸入3端電流小于4mA的最小值
F76 SCB1: 在從驅動2的模擬輸入1端電流小于4mA的最小值
F77 SCB1: 在從驅動2的模擬輸入2端電流小于4mA的最小值
F78 SCB1: 在從驅動2的模擬輸入3端電流小于4mA的最小值
F79 SCB1: 電報故障
F80一塊CB/TB板在初始化時出現故障
F81 CB/TB核心節拍錯誤
F82 CB/TB信號超時或在數據交換中發生錯誤
F101~ F147 這組故障信息通過附加板起作用
