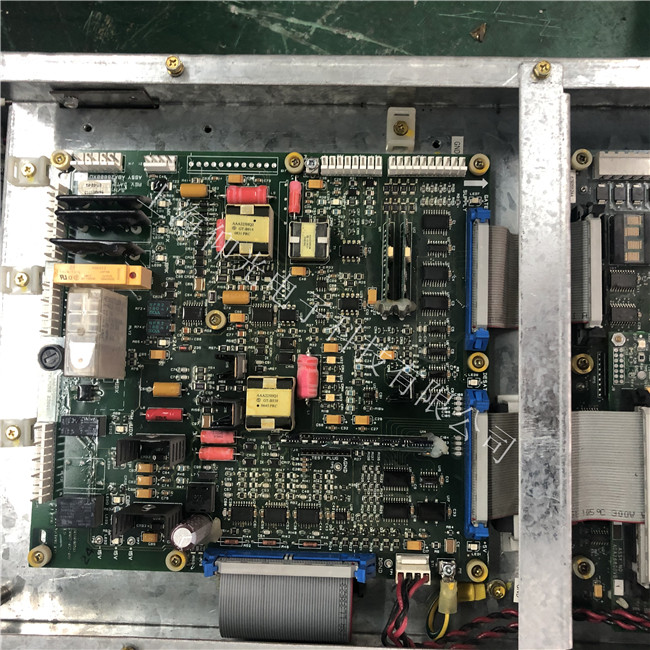

一臺紡織廠sp4403艾默生變頻器電源無法工作維修案例
sp4403艾默生變頻器，上電顯示一明一滅的，面板顯示輸入電源欠壓。
看一眼就確定不是欠壓，因為電源沒有正常工作起來。Sp4403伺服器電源無法工作有兩點：1.后級有短路，造成負載過重而停止工作。2.工作電源故障。這臺艾默生伺服器因為功率較大，廠家采用了可控硅半橋整流供電的辦法�？煽毓枵骺梢怨�(jié)省價格昂貴的接觸器，得到同頻同步的整流電流。半橋整流就是控制可控硅的正向整流，取三相交流脈沖，處理后得到正向脈沖，控制可控硅的正向斬波。當電容充電完成以后，可控硅工作，為蓄能電容蓄能。
我首先懷疑后級有短路，拔掉風扇，電源可以啟動。但單獨家電確定風扇是好的。關機一段時間，上電故障又出現，懷疑后級濾波電容，實測容量確有變化。更換，故障依舊。拔掉通訊板卡，故障依舊。這才在回過頭來注意充電電路，因為板卡的啟動電源設計獨特，在桌面啟動非常不方便，也因此走了彎路。CT Emenrson sp4403的充電電路設計比較龜毛，別的品牌都是提供一個充電電阻，它把這個都省略了，先分壓建立一個15v的工作電壓，這個工作電壓建立起來，然后比較器開始工作，得到整流脈沖。這臺伺服器經過分析，原來是一個電阻阻值變大，造成整流電路無法建立工作電源。更換該電阻，故障修復。
sp3403變頻器，啟動故障是hf25,電流取樣故障。
這個故障時有時無，正常的時候上電就可以運行，故障的時候無法復位。這故障反復出現，廠家決定維修。接到故障機，我首先懷疑電流霍爾的故障，反復試機，故障始終不出現。于是接上電，先不通上就放在一邊，忙別的設備。第二天早上首先上電，故障出現了，趕緊測試霍爾元件的基本電壓值，發現一相電壓明顯不對，看來故障真是霍爾造成的。
Sp系列的霍爾屬于艾默生的訂制品，性能還是很穩定的，他這個電路設計也比較有特點的。差分輸出后到ic5得到精確的比較電壓，然后由兩個分立元件放大，重點是經放大后的信號在反饋到霍爾線圈，得到較高動態的電流信號。艾默生的霍爾是不容易壞的，但這個環路上的分壓電阻，倒是時有損壞。先測板上的電容電阻，并無異樣，再仔細檢測霍爾，結果發現是霍爾線圈線圈的引線開路，重新焊接清洗，上機兩天無異樣，故障徹底修復。
艾默生維修售后點型號：
UNI 1401 UNI 1402 UNI 1403 UNI 1404 UNI 1405 UNI 2401 UNI 2402 UNI 2403 UNI 3401 UNI 3402
UNI 3403 UNI 3404 UNI 3405 UNI 4401 UNI 4402 UNI 4403 UNI 4404 UNI 4405 UNI 5401
UNI1401 GPD1401 UNI1402 GPD1402 UNI1403 GPD1403
UNI1404 GPD1404 UNI1405 GPD1405 UNI2401 GPD2401 UNI2402 GPD2402
UNI2403 GPD2403 UNI3401 GPD3401 UNI3402 GPD3402 UNI3403 GPD3403
UNI3404 GPD3404 UNI3405 GPD3405 UNI4401 GPD4401 UNI4402 GPD4402
UNI4403 GPD4403 UNI4404 GPD4404 UNI4405 GPD4405 UNI5401
英國CT公司MENTOR II直流調速器
M25，M45，M75，M105，M155，M210，M350，M420，M550，M700，M825，M900，M1200，M1850，
M25R，M45R，M75R，M105R，M155R，M210R，M350R，M420R，M550R，M700R，M825R，M900R，M1200R，M1850R
M25RGB14，M45RGB14，M75RGB14，M105RGB14，M155RGB14，M210RGB14，M350RGB14，M420RGB14，M550RGB14，M700RGB14，M825RGB14，M900RGB14，M1200RGB14，M1850RGB14
