西門子變頻器G120系列維修故障代碼詳情：
故障代碼
故障現象/類型
故障原因
解決對策
F0053
I/OEPROM故障
讀I/OEEPROM信息時出錯，或數據非法
1.檢查數據
2.更換I/O模塊
F0054
I/O板錯誤
連接的I/O板不對 I/O板檢測不出識別號，檢測不到數據
1.檢查數據
2.更換I/O模板
F0060
Asic超時
內部通訊故障
如果存在故障，請更換變頻器或與維修部門聯系
F0070
CB設定值故障
在通訊報文結束時，不能從CB（通訊板）接設定值
檢查CB板和通訊對象
F0071
USS(BOP－鏈接）設定值故障
在通訊報文結束時，不能從USS得到設定值
檢查USS主站
F0072
USS(COM鏈接）設定值故障
在通訊報文結束時，不能從USS得到設定值
檢查USS主站
F0080
ADC輸入信號丟失
斷線
信號超出限定值
F0085
外部故障
由端子輸入信號觸發的外部故障
封鎖觸發故障的端子輸入信號
F0090
編碼器反饋信號丟失
從編碼器來的信號丟失
1.檢查編碼器的安裝固定情況，設定P0400=0并選擇SLVC控制方式（P1300=20或22）
2.如果裝有編碼器，請檢查編碼器的選型是否正確（檢查P0400的編碼器的設置值）
3.檢查編碼器與變頻器之間的接線
4.檢查編碼器應無故障(選擇P1300=0，在一定的速度下運行，檢查r0061中的編碼器反饋信號)
5.增加編碼器反饋信號消失的門限值（r0061）
F0101
功率組件溢出
軟件出錯或處理器故障
運行自測試程序
F0221
PID反饋信號低于最小值
PID反饋信號低于P2268設置的最小值
改變P2268的設置值
或調整反饋增益系數
F0222
PID反饋信號高于最大值
PID反饋信號超過P2267設置的最大值
改變P2267的設置值
或調整反饋增益系數
F0450
BIST測試故障
故障值： 1.有些功率部件的測試有故障
2.有些控制板的測試有故障
4.有些功能測試有故障
8.有些I/O模塊測試有故障(僅指MM420變頻器）
16.上電檢測時內部RAM有故障
1.變頻器可以運行，但有的功能不能正確工作
2.檢查硬件，與客戶支持部門或維修部門聯系
F0452
檢測出傳動皮帶有故障
電動機的負載狀態表明傳動皮帶故障或傳動機構有故障
檢查下列各項： 1.驅動鏈有無斷裂，卡死或堵塞現象
2.如果使用了外接速度傳感器,檢查外接速度傳感器是否正確地工作
檢查參數
P2192（與允許偏差相對應的延遲時間）的數值必須正確無誤
3.如果采用轉矩控制，以下參數的數值必須正確無誤： P2182（頻率門限值f1）
P2183（頻率門限值f2）
P2184（頻率門限值f3）
P2185（轉矩上限值1）
P2186（轉矩下限值1）
P2187（轉矩上限值2）
P2188（轉矩下限值2）
P2189（轉矩上限值3）
P2190（轉矩下限值3）
P2192（與允許偏差對應的延遲時間）
A0501
電流限幅
電動機的功率與變頻器的功率不匹配
電動機的連接導線太長
接地故障
檢查以下各項： 1.電動機的功率必須與變頻器功率相對應
2.電纜的長度不得超過最大允許值
3.電動機電纜和電動機內部不得有短路或接地故障
4.輸入變頻器的電動機參數必須與實際使用的電動機一致
5.定子電阻值必須正確無誤6.電動機的冷卻風道是否堵塞，電動機是否過載
增加斜坡上升時間
減少“提升”的數值
A0502
過壓限幅
達到了過壓限幅值
斜坡下降時如果直流回路控制器無效
（P1240＝0）就可能出現這一報警信號
1.電源電壓（P0210）必須在銘牌數據限定的數值以內
2.使能直流回路電壓控制器（P1240=0），并正確地進行參數化
3.斜坡下降時間（P1121）必須與負載的慣性相匹配
4.要求的制動功率必須在規定的限度以內

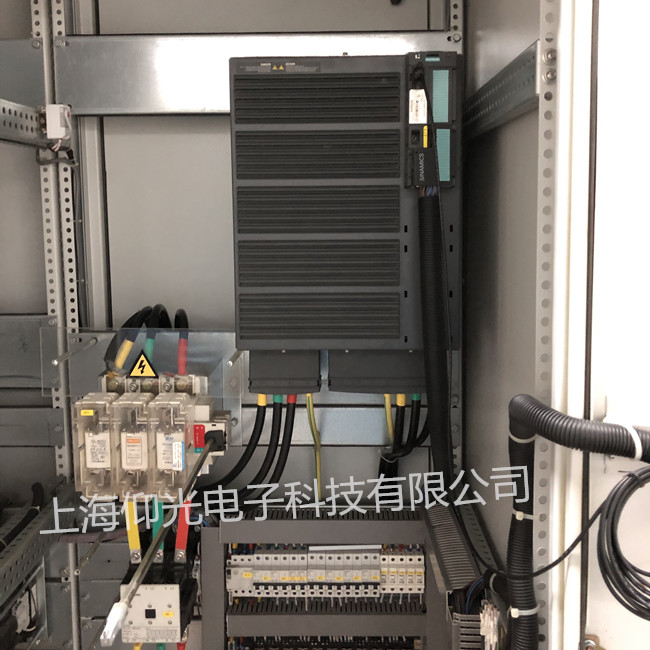

A0503
欠壓限幅
供電電源故障
供電電源電壓（P0210）和與之相應的
直流回路電壓（r0026）低于規定的限定值（P2172）
1.電源電壓（P0210）必須在銘牌數據限定的數值以內
2.對于瞬間的掉電或電壓下降必須是不敏感的
3.使能動態緩沖（P1240=2）
A0504
變頻器過溫
變頻器散熱器的溫度（P0614）超過了報警電平，將使調制脈沖的開關頻率降低和/或輸出頻率降低（取決于P0610的參數化）
檢查以下各項： 1.環境溫度必須在規定的范圍內
2.負載狀態和“工作－停止”周期時間必須適當
3.變頻器運行時冷卻風機必須運行
4.脈沖頻率（P1800）必須設定為缺省值
A0505
變頻器I2t過溫
如果進行了參數化（P0290），超過報警電平（P0294）時，輸出頻率和/或脈沖頻率將降低
1.檢查“工作－停止”周期的工作時間應在規定范圍內
2.電動機的功率（P0307）必須與變頻器的功率相匹配
A0506
變頻器的“工作－停止”周期
散熱器溫度與IGBT的結溫超過了報警的限定值
檢查“工作－停止”周期和沖擊負載應在規定范圍內
