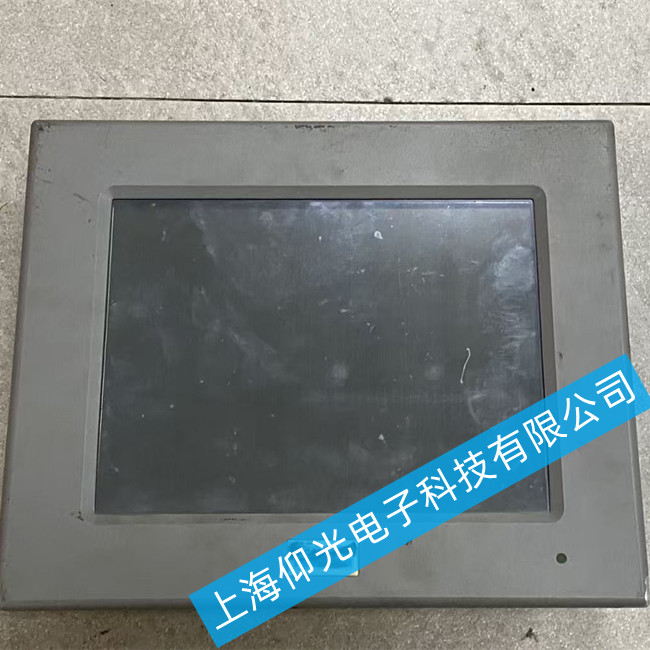

山特維克sandvik Operator Panel觸摸屏ASRi-OP常見故障維修
山特維克 ASRi-OP Operator Panel 觸摸屏 常見故障維修（完整流程）
ASRi-OP 是山特維克鉆機 / 破碎設備的工業觸控面板，常見故障集中在觸摸無反應 / 偏移、黑屏 / 花屏、通訊中斷、按鍵失靈、系統卡頓，按「先簡后繁、先電后機、先軟后硬」順序排查，覆蓋 90% 現場問題。
一、最常見故障 1：觸摸無反應 / 局部失效 / 偏移（占 70%）
1. 快速基礎修復（現場優先）
清潔屏幕：用無水異丙醇 + 無塵布擦凈油污、粉塵、切削液；重點擦邊框觸控感應區，禁用酒精 / 腐蝕性清潔劑
強制重啟：長按面板電源鍵 15s 關機，斷電 5 分鐘后重新上電，排除系統卡死 / 靜電鎖死
移除干擾：撕掉劣質保護膜、斷開外接 USB / 鼠標，遠離變頻器、高壓柜、電機等強干擾源
校準觸控（核心）：
開機進入 ASRi 系統，長按屏幕頂部 / 四角進入Service Menu（服務菜單）
找到 Touch Calibration（觸控校準），按提示依次點擊十字靶心（用塑料筆垂直點）
完成后保存、重啟；校準失敗 / 偏移反復，進入下一步硬件排查
2. 硬件拆機排查（校準無效時）
觸摸排線（最易壞）：打開后蓋，找到觸控面板→主板的扁平排線（FPC），拔下清潔金手指（橡皮擦輕擦），重新插緊、鎖好卡扣；振動 / 老化常導致接觸不良
觸控玻璃 / 控制板：排線正常仍無反應，多為電阻 / 電容觸控玻璃碎裂、觸控控制 IC 損壞；可用同型號 ASRi-OP 面板替換測試
主板觸控接口：測接口供電（3.3V/5V），電壓異常→主板故障；正常→換觸控面板
二、故障 2：黑屏 / 白屏 / 花屏 / 背光不亮（無顯示）
1. 電源與供電排查（首要）
測輸入電壓：ASRi-OP 標準24V DC（21.6~26.4V），萬用表測端子 / 插頭，電壓不穩 / 偏低→查電源模塊、線纜、接線端子氧化 / 松動
指示燈狀態：
電源燈不亮：24V 供電斷路、保險熔斷、電源板損壞
燈亮但黑屏：背光板、LCD 屏、主板顯示芯片故障
背光檢測：強光斜照屏幕，能看到暗圖像→背光板 / 高壓條 / LED 燈珠損壞；完全無圖像→LCD / 主板故障
2. 顯示硬件排查
重新插拔 LCD 屏排線、背光供電線，清潔接口
替換測試：用已知好的 ASRi-OP 面板 / 背光板交叉驗證，定位故障件
山特維克sandvik觸摸屏維修常見故障：液晶屏老化亮度不夠提高亮度、上電花屏、白屏、黑屏、藍屏，不正常開機、不能觸摸、觸摸不準，按觸摸屏無反應或反應慢、內容錯亂、進不了系統界面、無背光、背光暗、有背光無字符、不能通信、按鍵無反應或損壞，電源板、高壓板故障，液晶屏、主板壞等等。
