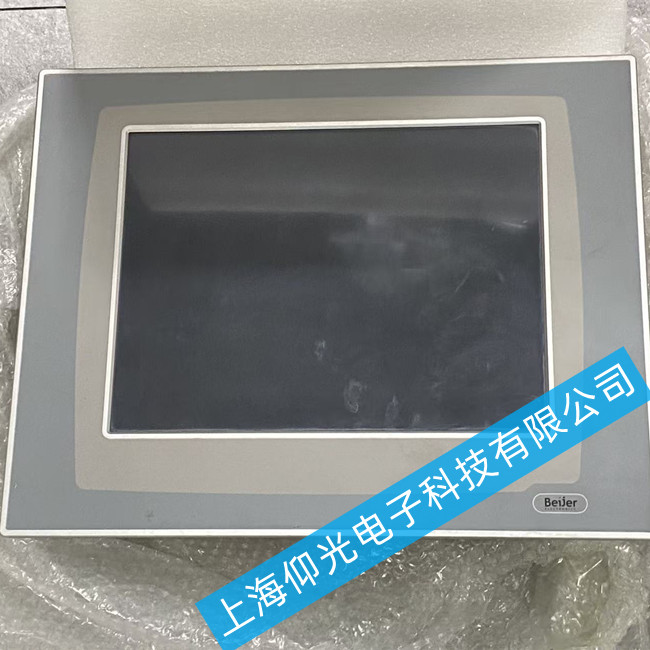

北爾工控機維修iX Panel Pro T150黑屏故障維修方法
iX Panel Pro T150 是 15 寸工業觸控工控機，黑屏分兩類：無背光全黑、有背光無圖像；優先查電源、背光、屏線，再到主板 / 固件，最后替換法定位。
一、安全前置（必須執行）
斷電：斷開DC24V 主電源，掛牌上鎖，靜置 5 分鐘放電，防靜電手環、萬用表、十字螺絲刀、酒精棉、備用 LVDS 屏線、同規格保險絲
外觀檢查：屏幕有無裂紋、碎屏、進水、燒焦痕跡；有則直接換屏 / 整機
二、第一步：外部供電 + 電源指示燈（最常見，解決 60%）
測輸入電壓：萬用表測工控機電源端子，標準DC24V±10%（21.6~26.4V），電壓偏低 / 偏高 / 無→查配電、電纜、端子氧化松動、接地
看指示燈：
PWR 燈不亮：外部供電、保險絲、電源輸入回路故障
PWR 燈常亮 / 閃爍：供電正常，故障在背光、屏線、主板、系統
查內部保險：拆機，找到主板 / 電源板上2A/3A 快熔保險絲，測通斷；熔斷→先查負載短路（背光、電源模塊），再換同規格，嚴禁加大電流
三、第二步：背光判斷（區分全黑 / 有圖無光）
黑暗環境，開機后用手電筒斜照屏幕：
能看到微弱圖像 / 文字：背光故障（背光驅動、LED 燈條、升壓電路）
完全無圖像、純黑：屏線、LCD、主板顯示驅動、系統 / 固件故障
背光電路排查：
測背光供電：主板背光接口 **+12V/24V 升壓電壓 **，無 / 偏低→背光驅動板（逆變器）損壞
外觀：背光板電容鼓包、芯片發燙、銅箔燒斷→更換背光板 / LED 燈條
控制信號：測背光使能（EN）信號，無信號→主板背光控制電路故障
