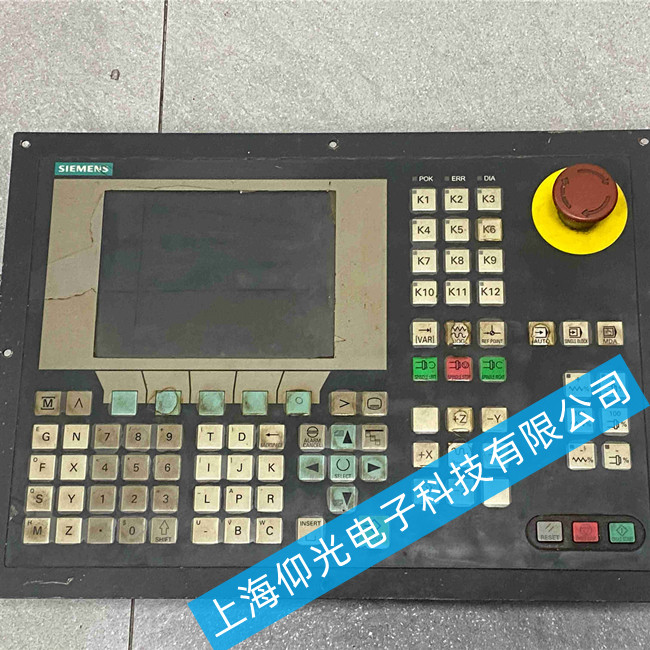

西門子802S系統屏維修6FC5500-0AA00-1AA0死機故障維修
一、 故障現象與初步診斷
當6FC5500-0AA00-1AA0面板出現死機故障時，通常表現為以下幾種形態：
完全黑屏：上電后屏幕無任何顯示，電源指示燈不亮或閃爍后熄滅。
卡死界面：系統啟動過程中卡在“SINUMERIK 802S”LOGO界面，無法進入主菜單，按鍵無響應。
運行中死機：加工過程中屏幕突然定屏，或出現花屏、亂碼后系統停止響應。
第一步：觀察監控燈（LED）狀態
802S系統的核心控制單元（NCU）位于面板后部或主機箱內，其上有一枚監控指示燈（通常標記為SF或紅色LED）。開機瞬間觀察此燈：
常亮：CPU或EPROM硬件故障，或系統總線/背板故障。
閃爍1Hz：EPROM（系統軟件）故障。
閃爍2Hz：PLC模塊故障。
閃爍4Hz：后備電池電壓不足報警（通常伴隨711號報警）。
二、 硬件級維修排查流程
1. 電源模塊深度檢測
死機故障的根源約60%源于電源供電異常。802S系統采用外置或內置的24V直流電源（如6EP1333-2BA00）。
測量點：使用萬用表測量面板背面X1接口的1/2腳（+24V）與3腳（0V）之間的電壓。
標準值：空載電壓應在24V±5%范圍內，帶載啟動瞬間電壓不應低于21V。若電壓跌落嚴重，需檢查電源模塊的濾波電容（常見鼓包漏液）及整流橋。
2. 主板電容與時鐘電路
該面板內部主板基于早期的PC架構，長期高溫運行易導致電解電容失效。
重點區域：檢查CPU供電電路周邊的2200μF/6.3V及1000μF/16V電解電容。若頂部凸起、底部漏液，必須更換。
晶振檢測：測量主板上的14.318MHz（系統時鐘）及32.768kHz（RTC時鐘）晶振兩腳電壓差（正常約0.1-0.5V）。若無電壓差或晶振外殼破損，會導致CPU不工作，表現為黑屏死機。
西門子802S系統維修常見故障：液晶屏老化亮度不夠提高亮度、上電花屏、白屏、黑屏、藍屏，不正常開機、不能觸摸、觸摸不準，按觸摸屏無反應或反應慢、內容錯亂、進不了系統界面、無背光、背光暗、有背光無字符、不能通信、按鍵無反應或損壞，電源板、高壓板故障，液晶屏、主板壞等等。
