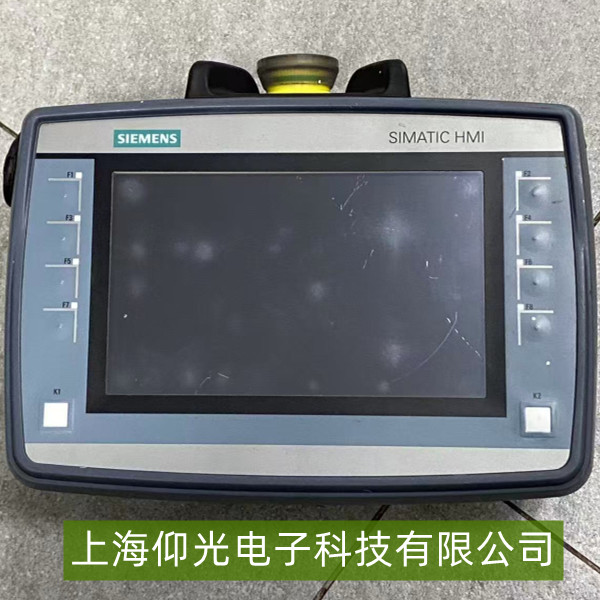

西門子觸摸屏6AV2125-2JB23-0AX0參數錯亂故障維修
西門子觸摸屏6AV2125-2JB23-0AX0（KTP400 Basic PN系列）參數錯亂是常見故障，表現為畫面顯示異常（如缺失、錯位）、配方數據丟失、通信參數（如IP地址、波特率）重置、觸摸校準失效等，直接影響設備操作。以下是針對性維修指南：
一、故障核心原因分析
存儲介質損壞
觸摸屏參數（如畫面配置、配方數據、通信設置）存儲于內部Flash存儲器或SD卡（若擴展）。長期斷電、異常斷電（如急停未緩停）、電壓波動可能導致Flash芯片數據丟失或損壞；SD卡若接觸不良、文件系統崩潰（如頻繁讀寫導致壞道），也會引發參數錯亂。
軟件或固件異常
項目文件損壞：下載到觸摸屏的HMI項目文件（.ap15等格式）若未完整保存或傳輸中斷（如U盤病毒、USB接口松動），可能導致參數讀取錯誤。
固件版本沖突：升級固件時操作不當（如斷電中斷）、版本與硬件不兼容（如低版本固件不支持新功能），可能破壞參數存儲結構。
硬件故障
主控芯片或存儲芯片損壞：長期高溫、靜電損傷或物理沖擊可能導致主控芯片（如ARM處理器）或存儲芯片（如NAND Flash）失效，無法正確讀取/寫入參數。
電源模塊異常：觸摸屏供電不穩定（如24V DC輸入波動＞±10%），可能造成參數存儲時數據位錯誤。
人為誤操作
誤觸“恢復出廠設置”、手動修改關鍵參數（如通信IP、畫面索引）后未保存，或通過HMI的“初始化”功能清除了自定義配置。
二、系統性維修步驟
第一步：基礎排查（快速定位外部因素）
檢查供電與斷電情況：確認觸摸屏24V DC輸入電壓穩定（用萬用表測量，波動范圍建議±5%），排查急停按鈕是否誤觸發導致急停斷電；檢查設備總電源是否頻繁跳閘。
驗證項目文件完整性：重新下載原始HMI項目文件（從備份U盤或工程師站），確保傳輸過程無中斷（推薦使用西門子官方TIA Portal軟件直接下載，避免U盤拷貝）。
檢查SD卡（若有）：若觸摸屏擴展了SD卡，取出后重新插入，觀察故障是否消失；若SD卡損壞（如文件無法讀取），更換同規格SD卡并重新下載項目。
第二步：參數恢復與軟件修復
恢復備份參數：若此前通過觸摸屏的“備份/恢復”功能保存過參數（如配方、畫面配置），可通過“恢復”選項還原；或通過TIA Portal軟件從備份文件（.xml或.aps）重新導入。
重新下載項目：在TIA Portal中打開原始項目，通過“傳送”功能將完整項目重新下載到觸摸屏（選擇“完全覆蓋”模式，確保參數完全更新）。
重置通信參數：若通信異常（如PLC無法連接），進入觸摸屏“系統設置”手動修正IP地址、波特率等參數（參考設備手冊默認值）。
第三步：硬件檢測與維修
檢查存儲芯片狀態：若參數反復錯亂（即使恢復備份后仍失效），可能是Flash存儲芯片損壞。需拆開觸摸屏外殼（需專業工具），用編程器檢測存儲芯片（如SPI Flash）是否能正常讀寫數據；若芯片損壞，需更換同型號芯片并重新燒錄固件及參數。
檢測主控芯片與電源：通過萬用表測量主控芯片供電電壓（如3.3V、5V是否穩定），若電源模塊輸出異常（如紋波過大），需更換電源板；若主控芯片引腳虛焊或短路，需專業返修。
第四步：預防性措施
定期備份：每周通過TIA Portal或觸摸屏本地存儲備份項目及參數（保存至U盤或電腦）。
避免異常斷電：為觸摸屏配置UPS（不間斷電源）或增加斷電延時繼電器，確保急停時有序斷電。
環境控制：避免高溫（＞50℃）、高濕（＞80%）環境，定期清理觸摸屏內部灰塵（防止靜電損傷）。
