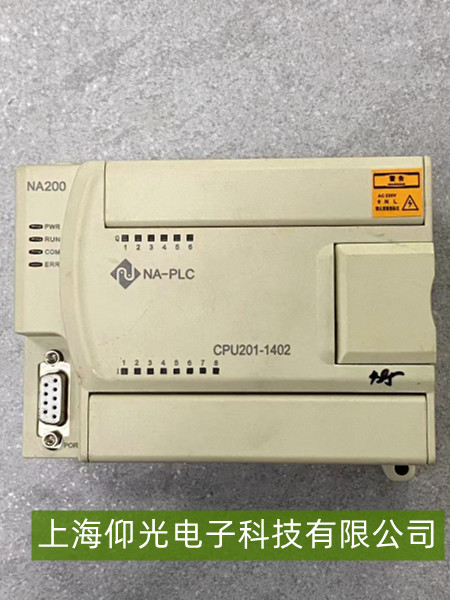

納諾達 CPU201-1402 PLC“輸入信號無采集”故障維修
納諾達 PLC 是工業自動化控制中的關鍵設備,若出現“輸入信號無采集”故障,會導致控制系統無法獲取現場設備(如傳感器、按鈕等)的狀態信息,進而影響整個生產流程。以下是系統性排查與維修方法:
一、常見故障原因
輸入信號源問題:現場傳感器/按鈕等輸入設備損壞(如輸出信號異常、斷線)、供電異常(如傳感器電源未接通或電壓不符),或信號線連接松動/斷路,導致信號無法傳輸至PLC。
PLC輸入模塊故障:輸入模塊的電路元件(如光耦、電阻)損壞,或模塊接口接觸不良(如端子排松動、氧化),導致無法正常接收或處理輸入信號。
接線與端子問題:輸入信號線與PLC輸入端子的連接不牢固(如螺絲未擰緊)、線纜破損(如短路/斷路),或端子排氧化腐蝕,影響信號傳輸。
參數配置錯誤:PLC程序中未正確設置輸入點地址(如地址沖突或未定義),或輸入模塊的類型(如NPN/PNP傳感器類型)與實際信號不匹配。
二、維修步驟與方法
檢查輸入信號源
用萬用表測量現場傳感器/按鈕的輸出信號(如接近開關的NPN型輸出應為低電平觸發,通常接近0V;按鈕按下時應導通)。確認信號是否正常(符合PLC輸入模塊要求的電壓范圍,如24V DC輸入模塊通常需≥18V有效)。
檢查傳感器供電(如獨立24V電源是否正常),確保電源線連接可靠。
排查接線與端子
斷開PLC電源,檢查輸入信號線與PLC輸入端子的連接:重新插拔端子排,確保螺絲擰緊無松動;觀察線纜是否有破損、壓痕或短路(可用萬用表測通斷)。
若端子排氧化(表現為觸點發黑),可用砂紙清潔氧化層,恢復良好接觸。
檢測輸入模塊
觀察輸入模塊的指示燈(如有):正常情況下,當輸入信號有效時對應指示燈應亮起(如綠色燈);若信號有效但指示燈不亮,可能模塊故障。
用萬用表測量輸入模塊的公共端(COM)與信號輸入端之間的電壓(如24V DC輸入模塊,信號有效時COM與輸入端電壓應接近24V)。若電壓正常但PLC未采集,可能是模塊內部光耦或電路損壞,需更換同型號輸入模塊。
檢查程序與參數
確認PLC程序中輸入點地址是否與實際接線一致(如I0.0對應第1個輸入端子),避免地址錯誤導致“無采集”的假象。
檢查輸入模塊類型設置(如NPN/PNP模式),確保與現場傳感器類型匹配(例如NPN傳感器需模塊支持漏型輸入,PNP需源型輸入)。
驗證電源
測量輸入模塊的供電電壓(通常為24V DC),確保電源模塊輸出正常(電壓偏差≤±10%),且線路無大電阻壓降(可用萬用表測量輸入模塊端子的實際電壓)。
