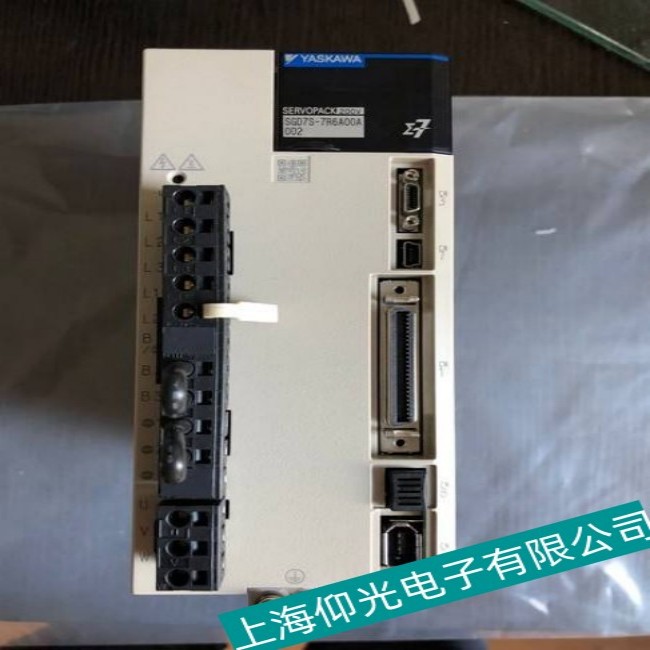

安川驅動器SGD7S-330A00A002過載故障維修
安川驅動器 SGD7S-330A00A002 出現過載故障（通常對應報警代碼 OL 或類似提示）時，需從機械、電氣及參數等多方面系統排查。以下是詳細的故障分析與維修步驟：
一、過載故障的常見原因與排查方向
1. 機械負載異常
-
可能原因：
- 負載過重（如設備卡阻、負載慣性過大）。
- 傳動機構（齒輪、皮帶、絲杠等）磨損、卡死或潤滑不良。
- 電機與負載的聯軸器安裝偏心，導致運行時阻力突變。
-
排查方法：
- 手動轉動負載軸，檢查是否存在明顯卡頓或阻力過大，若有則清理異物或維修機械部件。
- 測量負載實際扭矩，對比電機額定扭矩（SGD7S-330A 對應電機額定扭矩約 33N・m），確認是否超過負載能力。
- 檢查傳動部件是否有磨損、松動或異常噪音，必要時更換零件。
2. 電氣參數設置不當
-
可能原因：
- 速度環 / 電流環增益設置過高，導致系統響應過激，電流波動過大。
- 加減速時間過短，電機瞬間電流超過額定值。
- 電子齒輪比設置不合理，使電機實際運行速度與負載需求不匹配。
-
排查方法：
- 恢復驅動器參數至出廠默認值（參考手冊找到參數初始化方法，如通過操作面板或軟件），逐步調整增益參數（如降低 Pn100、Pn101 等速度環增益）。
- 延長加減速時間參數（如 Pn204、Pn205），減少啟動 / 停止時的電流沖擊。
- 檢查電子齒輪比參數（Pn200、Pn201），確保電機轉速與負載需求匹配（公式：電子齒輪比 = 電機編碼器分辨率 × 減速比 / 負載所需脈沖當量）。
3. 電機或驅動器硬件故障
-
可能原因：
- 電機繞組短路、接地故障或編碼器異常。
- 驅動器內部功率器件（IGBT、IPM 模塊）損壞，導致電流檢測異常。
- 電流傳感器或驅動板電路故障，誤報過載。
-
排查方法：
-
電機檢測：
- 用萬用表測量電機三相繞組電阻（U-V、V-W、W-U），正常情況下阻值應平衡（偏差不超過 5%），若某相阻值異常低，可能繞組短路；測量繞組對地絕緣電阻（用兆歐表，應≥10MΩ），若接地則需維修電機。
- 檢查編碼器電纜連接是否松動、破損，可更換同型號編碼器電纜測試，或通過驅動器診斷功能（如查看編碼器反饋脈沖數）判斷編碼器是否異常。
-
驅動器檢測：
- 斷電后，檢查驅動器內部電容是否鼓包、漏液，功率模塊散熱片是否過熱變色，若有則更換損壞元件。
- 使用示波器檢測驅動器輸出三相電壓波形，若波形畸變或缺失，可能 IGBT 模塊損壞，需更換模塊（建議由專業人員操作）。
- 通過驅動器操作面板查看實時電流值（如 SGD7S 可通過操作面板顯示實時電流百分比），若未運行時電流顯示異常，可能電流傳感器故障，需維修驅動板。
-
電機檢測：
4. 外部電源或配線問題
-
可能原因：
- 輸入電源電壓過低（如三相 AC200V 系統電壓低于 170V）或波動過大，導致電機輸出扭矩不足，變相引發過載。
- 動力電纜接觸不良、線徑過細或絕緣老化，造成電流損耗或短路。
-
排查方法：
- 用萬用表測量輸入電源電壓（三相 AC200V±10%），若電壓過低，檢查變壓器或電源線路；若電壓波動大，可加裝穩壓器。
- 檢查動力電纜端子（R、S、T 輸入及 U、V、W 輸出）是否緊固，有無燒蝕痕跡，更換老化或線徑不足的電纜（建議使用截面積≥2.5mm² 的電纜）。
二、過載故障的維修操作步驟
1. 初步故障定位
- 查看驅動器操作面板顯示的具體報警代碼（如 OL1、OL2，不同型號報警代碼可能不同），參考《SGD7S 驅動器手冊》確認過載類型（是持續過載還是瞬時過載）。
- 記錄故障發生時的運行狀態（如速度、扭矩、負載率），便于分析原因。
2. 機械系統檢修
-
斷開電機與負載的聯軸器，單獨運行電機（空載），觀察是否仍報過載：
- 若空載正常，說明故障在負載端，需檢查傳動機構、負載卡阻等問題。
- 若空載仍報過載，重點排查電機及驅動器硬件。
3. 參數調整與優化
-
通過安川 DriveWizard 軟件或操作面板，進入?yún)?shù)設置界面：
- 先將 Pn000（初始化參數）設為 “1”，恢復出廠設置，排除參數誤設問題。
- 逐步增加加減速時間（Pn204、Pn205），每次增加 10%~20%，測試運行。
- 降低速度環增益（Pn100、Pn101）和電流環增益（Pn102、Pn103），每次降低 10%，直到過載消失（注意：增益過低會導致電機響應遲緩，需兼顧精度與穩定性）。
4. 硬件故障修復
- 若確定為電機繞組故障，需拆解電機修復繞組或更換定子；編碼器故障則更換編碼器。
- 驅動器內部故障時，若發現功率模塊損壞（如模塊表面開裂、測試時三相阻值不平衡），需更換同型號模塊（SGD7S-330A 對應模塊型號需參考驅動器內部標識），并檢查驅動板驅動電路是否正常（如驅動電阻、電容是否損壞）。
- 電流傳感器故障時，可通過對比三相電流檢測值（如用萬用表測量傳感器輸出電壓）判斷，若某相異常，更換傳感器或驅動板。
三、注意事項與安全提示
- 斷電操作：維修前務必斷開驅動器輸入電源（AC200V），并等待電容放電（約 10 分鐘），避免觸電。
- 參數備份：調整參數前，通過軟件或操作面板備份當前參數，以便故障排除后恢復或?qū)Ρ取?
- 專業維修：驅動器內部涉及高壓電路和精密元件，若缺乏維修經驗，建議聯系安川官方售后（如 400-820-6632）或授權維修中心，避免二次損壞。
- 環境檢查：確認驅動器安裝環境溫度（0~55℃）、濕度（≤90% RH，無結露）及粉塵情況，惡劣環境可能導致元件老化或散熱不良，引發過載。
四、案例參考
- 案例 1：某設備使用 SGD7S-330A 驅動時頻繁報 OL，檢查發現皮帶傳動裝置因長期未潤滑導致摩擦阻力增大，負載率超過 150%。清洗皮帶輪并涂抹潤滑脂后，故障消失。
- 案例 2：驅動器空載運行報 OL，測量電機三相繞組電阻發現 W 相阻值為 0.1Ω（正常約 0.3Ω），判斷繞組短路，更換電機后故障排除。
若按上述步驟排查后仍無法解決問題，可提供驅動器報警代碼詳情、運行參數及現場照片，以便進一步分析。
