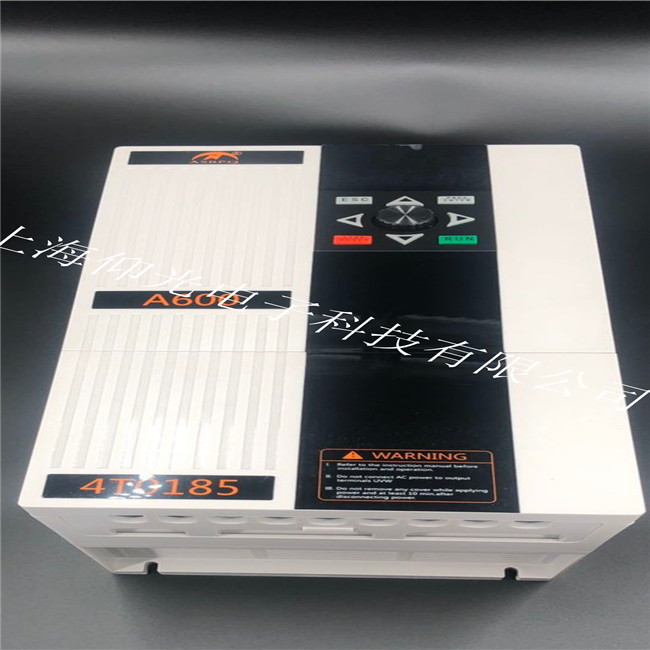

奧圣變頻器接地故障維修
奧圣變頻器在生物顆粒造粒機上的應用優點
1：主機啟動時電流小（是原控制啟動的30%），對電動機起到保護作用，延長電動機的使用壽命
2：電動機轉速穩定上升，對造粒機機械沖擊小，減少機械部件的故障，使生產更穩定——增加產量，同時又節約維修、保養費用（機械故障要減少50%）
3：節省電費達20%，原生產時電流在160A左右，用變頻器后生產時電流是110左右
4：對造粒機設備和電動機起到保護作用，堵料時會自動報警停機
奧圣變頻器接地故障維修：奧圣變頻器配備了某種程度的保護，防止在負載(輸出)側產生的接地故障。這是為了在電機引線或電機本身出現故障時保護變頻器。在這里，我們將研究這些故障對變頻器的原因和影響，以及解決它們的方法。變頻器接地故障的目的是在它的輸出功率部分損壞之前跳閘。它們通常顯示為或變頻器的HMI上的類似代碼。在某些變頻器手冊中，這些故障也可以稱為;接地泄漏。當它們發生時，它們通常表明與連接的電纜或電機有問題，需要及時解決。
讓我們探討一下引起奧圣變頻器接地故障的原因和糾正措施
奧圣變頻器接地故障最常見的原因是電機電纜短路到地，或電機繞組短路到地。正如我們?cè)谶^(guò)去的文章中提到的，特征的綜合交流輸出電壓和電流從一個脈沖寬度調制(PWM)變頻器(VFD)可以對電纜，電機引線和繞組額外的壓力。特別是在舊的電機和電纜上，這些應力會導致用于保護它們的絕緣系統過早失效。這些故障必須是重大的程度，變頻器才能感應到它們并觸發故障;大多數變頻器不會跳閘，除非接地故障電流約50%的額定輸出電流被檢測。顯然，此時已經發生了重大故障，必須在再次操作驅動器之前進行處理。電纜的接地故障可由絕緣擊穿引起，導致線路導線對地短路。變頻器、電纜和電機的電容反應很少是相同的，這意味著，當變頻器提供時，電纜中的電壓水平可以通過諧振過程建立。在嚴重的情況下，這個電壓可以超過電暈初始電壓的電纜，導致電場(電暈)建立在電纜的表面。這個磁場可以電離周?chē)目諝猓a(chǎn)生的副產品可以打破一些類型的電纜絕緣。最終，絕緣材料損壞到足以短路到地面，從而導致接地故障。即使這種情況不會發生，變頻器發出的高頻、陡峭的波前脈沖也能輕易地克服電纜的電容阻抗，從而導致相鄰電纜和導管的泄漏和電容耦合。在任何情況下，這種泄漏電流將額外的負載放在變頻器和電纜上。
那么如何定位和處理接地故障的源頭呢?最簡單的事情之一就是關閉奧圣變頻器電源，斷開電機引線，重新啟動變頻器。(注意:在關閉之前，你需要禁用奧圣變頻器的相位丟失保護。實現這一點的方法因設備的不同而不同，可以在用戶手冊中找到。)如果變頻器仍然存在接地故障，那么問題是內部。如果沒有，你可以把你的注意力放在電機電纜和/或電機上。斷開電機和驅動器上的電纜，分別測試它們的絕緣，直到發現故障為止。通常的解決方法是更換損壞的電纜，或者倒帶或更換電機。請注意，雖然在大多數變頻器中有可能禁用接地故障保護，但在任何情況下都不應該允許變頻器在問題被修復前繼續運行，因?yàn)樯踔量赡馨l(fā)生更昂貴的、對財產或人員的災難性損害
