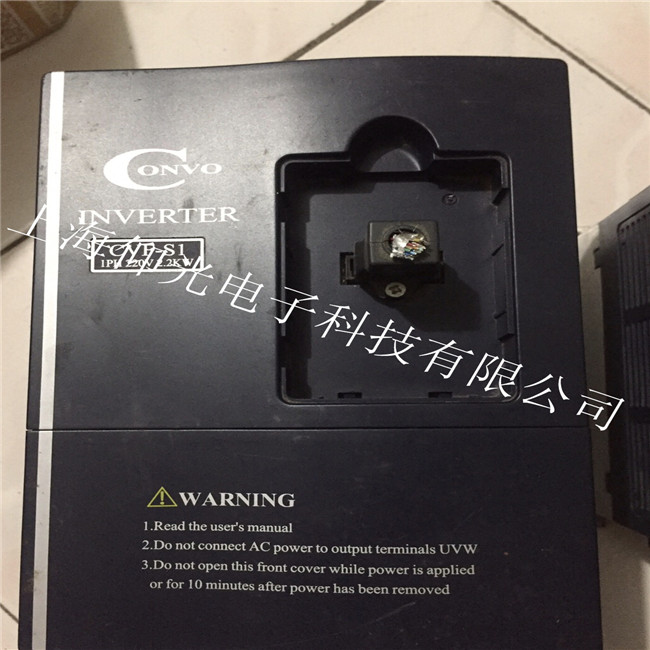

康沃變頻器報故障P.OFF維修講解
康沃變頻器上電顯示P．OFF，延時1～2s后顯示0，表示變頻器處于待機狀態。在應用中若出現變頻器上電后一直顯示P．OFF而不跳0現象，主要原因有輸入電壓過低、輸入電源缺相及變頻器電壓檢測電路故障。處理時應先測量電源三相輸入電壓，R、S、T端子正常電壓為三相380V，如果輸入電壓低于320V或輸入電源缺相，則應排除外部電源故障。如果輸入電源正�？膳袛酁樽冾l器內部電壓檢測電路或缺相保護故障。對于康沃G1/P1系列90kW及以上機型變頻器，故障原因主要為內部缺相檢測電路異常。缺相檢測電路由兩個單相380V／18.5V及整流電路構成，故障原因大多為檢測變壓器故障，處理時可測量變壓器的輸出電壓是否正常
康沃變頻器報警OUT1驅動板故障的原因：
1.康沃變頻器的電壓輸入故障。
2.面板與光耦短接等的故障。
3.變頻器驅動板的連接，線路故障。
康沃變頻器驅動板故障的原因分析與維修弊端：
大多變頻器會出現這種驅動板故障的原因大致上是光耦的故障最多了，檢測光耦我一般先是目測后用再次使用儀器檢測這里做兩次檢測是很有必要的，因為有時機器的測試會更準確一些，這也是為了像這個康沃變頻器工廠的工人一樣將全部的光耦都更換了，結果是故障依然沒有改變。這種情況時常發生，在過去的1年里這種自己更換配件的事已經見怪不怪了，其中有一臺進口的韋啃變頻器價值好幾十萬的，也是由于工人私自更換了一個配件結果是變頻器炸機，導致里面的主板，驅動模塊全部損害，里面炸的是一塌糊涂，機器送來維修時沒人愿意維修相當于報廢的機器了
康沃變頻器故障維修方法
1、故障P.OFF
康沃變頻器上電顯示P.OFF延時1~2秒后顯示0，表示變頻器處于待機狀態。在應用中若出現變頻器上電后一直顯示P.OFF而不跳0現象，主要原因可能為輸入電壓過低、輸入電源缺相及變頻器電壓檢測電路故障。處理時應先測量電源三相輸入電壓，R、S、T端子正常電壓為三相380V，如果輸入電壓低于320V或輸入電源缺相，則應總判定為外部電源故障。如果輸入電源正常，則可判斷為變頻器內部電壓檢測電路或缺相保護故障。對于康沃G1/P1系列90kW及以上機型變頻器，故障原因主要為內部缺相檢測電路異常，缺相檢測電路由兩個單相380V/18.5V變壓器及整流電路構成，處理時可測量變壓器的輸出電壓是否正常。
2、故障ER08
康沃變頻器出現ER08故障代碼表示變頻器處于欠壓故障狀態。主要原因有輸入電源過低或缺相、變頻器內部電壓檢測電路異常、變頻器主回路電路異常等。通用變頻器電壓輸入范圍為三相320V~460V。在實際應用中當變頻器滿載運行，而輸入電壓低于340V時可能會出現欠壓保護，這時應提高電網輸入電壓或變頻器降額使用；若輸入電壓正常，變頻器在運行中卻出現ER08故障，則可判斷為變頻器內部故障。如圖1所示可能為主回路中KS接觸器跳開使限流電阻在變頻器運行時串聯到主回路中，這時若變頻器帶負載運行便會出現ER08故障。若變頻器主回路正常，出現ER08報警的原因大多為電壓檢測電路故障。一般變頻器的電壓檢測電路為開關電源的一組輸出，經過取樣、比較電路后給CPU處理器，當超過設定值時，CPU根據比較信號輸出故障關閉信號并關閉IGBT，同時顯示故障代碼。
3、故障ER02/ER05
故障代碼ER02/ER05表示變頻器在減速中出現過流或過壓故障，主要原因為減速時間過短、負載回饋能量過大未能及時被釋放。若電機驅動慣性較大的負載，當變頻器輸出頻率（即電機的同步轉速）下降時電機的實際轉速可能大于同步轉速，這時電機處于發電狀態，部分能量將通過變頻器的逆變電路返回到直流回路，從而使變頻器出現過壓或過流保護�，F場處理時，在不影響生產工藝的情況下可延長變頻器的減速時間，若負載慣性較大又要求在一定時間內停機時則要求加裝外部制動電阻或制動單元�？滴諫2/P2系列變頻器22kW以下的機型均內置制動單元，只需加外部制動電阻即可，電阻選配可參考產品說明。對于功率22kW以上的機型則要求外加制動單元和制動電阻。
ER02/ER05故障一般只在變頻器減速停機過程中才會出現，如果變頻器在其它運行狀態下出現該故障，則可能為變頻器內部的開關電源部分如電壓檢測電路或電流檢測電路異常而引起。
4、故障ER17
代碼ER17表示電流檢測故障，通用變頻器電流檢測一般采用電流傳感器，如圖2中H1和H2所示。通過檢測變頻器兩相輸出電流來實現變頻器運行電流的檢測、顯示及保護功能，輸出電流經電流傳感器輸出線性電壓信號，經放大比較電路處理后輸出到CPU處理器，CPU處理器根據其電壓大小判斷變頻器是否處于過電流狀態，如果輸出電流超過保護值，則故障關閉保護電路動作關閉IGBT脈沖信號，實現保護功能。
康沃變頻器出現ER17故障主要原因為電流傳感器故障或電流檢測放大比較電路異常，前者可通過更換傳感器解決，后者大多為相關電流檢測IC電路或IC芯片工作電源異常，可通過更換相關IC或維修相關電源解決。
5、故障ER15
代碼ER15表示逆變模塊IPM、IGBT故障，主要原因為輸出對地短路、電機線過長（超過50米）、逆變模塊或其保護電路動作�，F場處理時先拆去電機輸出線，測量變頻器逆變模塊，觀察輸出是否存在短路，同時檢查電機是否對地短路及電機線是否超過允許范圍，如上述均正常則可能為變頻器內部IGBT模塊驅動或保護電路異常。一般IGBT過流保護是通過檢測IBGT導通時的管壓降動作的。
當IGBT正常導通時其飽和壓降很低，當IGBT過流時管壓降VCE會隨著短路電流的增加而增大，IGBT驅動保護電路通過二極管DB可測量飽和壓降，并經過處理電路傳送給CPU處理器，同時關閉IGBT輸出達到保護作用。如出現Er15故障，現場處理時可更換驅動模塊或檢修相關電路。
6、故障ER11
康沃變頻器出現ER11故障表示變頻器過熱，可能原因主要有：風道阻塞、環境溫度過高、散熱風扇損壞及溫度檢測電路異常。現場處理時先判斷變頻器是否確實存在溫度過高情況，如果溫度過高可先按以上原因排除故障；若變頻器溫度正常，下出現ER11報警則則可能為為溫度檢測電路故障�？滴�22kW以下機型采用的七單元逆變模塊，內部集成有溫度元件，如果模塊內此部分電路故障也會出現ER11報警，另一方面當溫度檢測運算電路異常時也會出現同樣故障現象。
